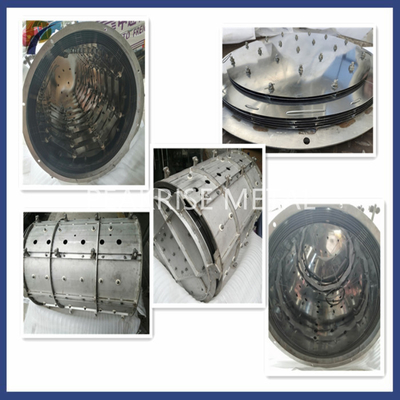

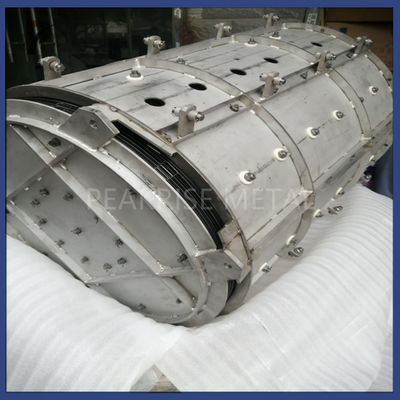

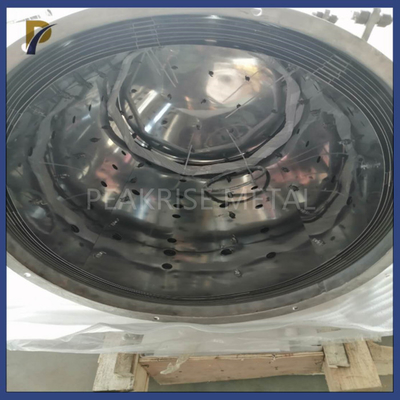

Befestigung von Elementen Molybdän-Produkt-Heater Thermal Field For Sapphires Crystal Growth Furnace Molybdenum Heating

Ofen für Molybdän-thermisches Feld Sapphire Crystal Growth Withs A


1. Eine Erklärung des thermischen Feldes des Molybdäns benutzt im Ofen, um Saphirkristalle zu wachsen:

Die Teile Vakuumöfen können unter Verwendung des Graphit- und Molybdänmetalls auch isoliert werden. Der Hitzeschild auf einem thermischen ganzmetallischgebiet besteht einige Schichten Metallplatten, mit einem spezifischen Platz zwischen jeder Schicht.

In einem Standardvakuumofen mit einer Betriebstemperatur von 1315°C, wird der Hitzeschild normalerweise aus zwei Schichten Molybdänblättern auf dem Innere und drei Schichten Edelstahlblechen auf der Außenseite verfasst. Die Quantität von Molybdänblättern und die Stärke jeder Schicht müssen erhöht werden, wenn größere Betriebstemperaturen notwendig sind. Molybdänblatt kann mit Tantalblatt ersetzt werden, wenn die Betriebstemperatur höher als 1650 °C. ist. Die Anzahl von Schichten und der Abstand zwischen den Blechtafeln die Wärmedämmungsleistung für ein thermisches ganzmetallischfeld bestimmen. Diese Abstände werden verwendet, um Hitze vom Leiten und vom Ausstrahlen außerhalb des thermischen Kernes des Feldes zu stoppen. Die Wärmestrahlung, die von der thermischen Mitte des Feldes freigegeben wird, wird zurück zu dem Werkstück dort infolge der reflektierenden Qualitäten des Molybdänblattes reflektiert. In den Standorten, in denen es einen Bedarf an der extremen Sauberkeit und am Vakuum gibt, werden thermische ganzmetallischfelder häufig benutzt. Es sollte gemerkt werden, dass für das thermische ganzmetallischfeld, Bröckligkeit des Molybdänmetalls an 1150°C wegen der Rekristallisation des Metalls auftritt, und der brüchig gemachte Metallhitzeschild wird leicht durch die Befestigung oder das Werkstück beschädigt, das auf den Schirm fällt. Die Kosten von den thermischen ganzmetallischfeldern werden häufig teurer als die von anderen Materialien wegen der hohen Kosten des Molybdänmetalls errichtet.

2. Molybdän-thermisches Feld für Sapphire Crystal Growth Furnace Measurements und Toleranzen:

Einheit: Millimeter

Entsprechend dem Bedarf des Kunden, können Sondergrößen produziert werden.

3. Das Molybdän-thermische Feld für Sapphire Crystal Growth Furnaces Herstellungsverfahren und Apparat:


4. Nutzung eines Molybdän-thermischen Feldes in einem Ofen für das Wachsen von Sapphire Crystals:

Die wichtigste Rolle des Molybdänreflexionsschildes ist, die Hitze im wachsenden Ofen des Saphirs als eine der gegen Wärme schützenden Komponenten zu verhindern und zu reflektieren. Die Vergrößerung des Kristall-Ziehens erfordert Wärmeschutzkomponenten mit, genauem Maß mit hoher Dichte, glatter Oberfläche, einfacher Versammlung und annehmbarem Entwurf.

Vakuumöfen, etc., können thermische Felder des Molybdäns zur Wärmedämmung auch benutzen und Hitze reflektieren.
